福建省华安水电厂电力发展公司35kV金山2#变电站10kV母线接有裕兴Ⅰ、Ⅱ、Ⅲ、Ⅳ路4条馈线，供华易鑫铁厂负荷，其中裕兴Ⅰ、Ⅱ路分别供两台容量为8000kVA电弧炉，裕兴Ⅲ路供一台容量为4000kVA精炼炉，裕兴Ⅳ路供一台容量630kVA动力变及5000kVA无功补偿装置。正常生产时，两台电弧炉和精炼炉会同时生产。
因为电弧炉工作时会产生很大无功冲击，会使电网公共母线上产生较大的无功变动，且会产生不规则的低次谐波，对离此负荷较近的水力发电厂设备产生较大影响。现场反馈电弧炉工作时，水力发电机组的有功功率波动达6MW~7MW，有功功率的快速波动可能导致机组振动，对机组的长期稳定运行有着极大危害。

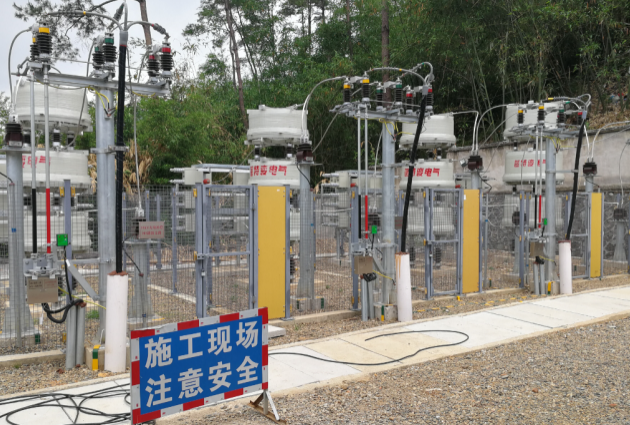

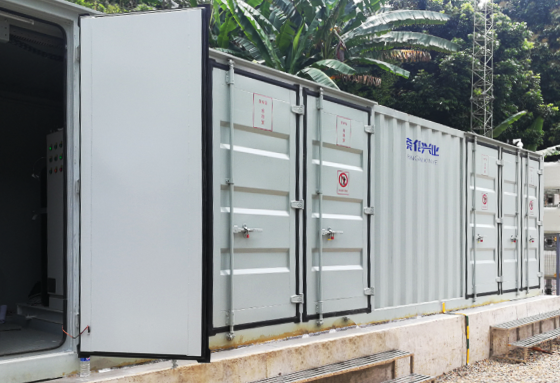

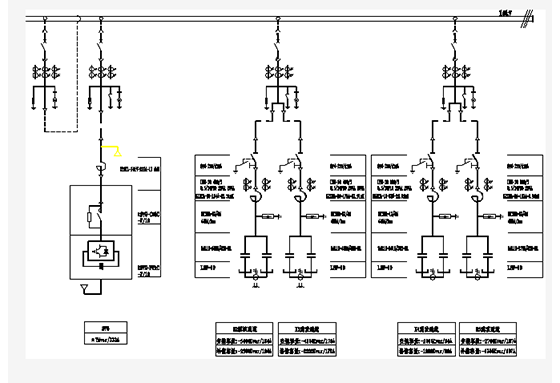

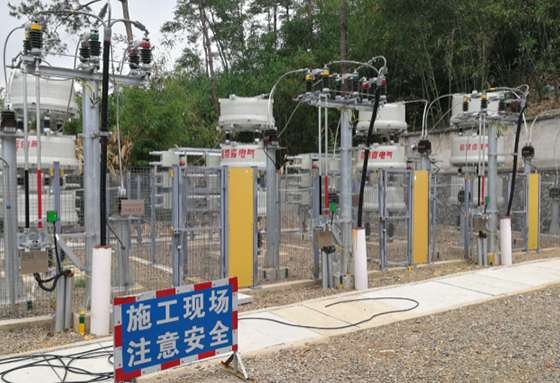

为解决现场存在的电能质量问题，RXPE在用户10kV开关柜出线装设一套10kV直挂式补偿容量不小于14Mvar的动态无功补偿与谐波治理成套装置（SVG+FC型），共1套。该套装置包括一套不小于±7Mvar SVG和一组基波补偿容量不小于7Mvar FC，该成套装置可实现无功在不小于感性0Mvar~容性14Mvar范围内连续快速调节，并治理电弧炉产生的各次谐波电流。
为解决现场存在的电能质量问题，RXPE在用户10kV开关柜出线装设一套10kV直挂式补偿容量不小于14Mvar的动态无功补偿与谐波治理成套装置（SVG+FC型），共1套。该套装置包括一套不小于±7Mvar SVG和一组基波补偿容量不小于7Mvar FC，该成套装置可实现无功在不小于感性0Mvar~容性14Mvar范围内连续快速调节，并治理电弧炉产生的各次谐波电流。
1. 新能源场站应用案例-风电 项目名称：华能山西东马坊风电场SVG项目 应用分类：风电场 项目要求：控制风电场110kV侧母线电压
据中央电视台报道，2018年12月25日13时21分，随着第57号风机的成功并网，国家电投大丰H3海上风电项目72台风机顺利实现全容量投产并网。标志着我国离岸最远的海上风电场正式投入运营；标志着该项目顺利实现全容量并网，创下了电力行业内同等规模海上风电项目建设及投运在当年开工、当年建成、当年收益的三项纪录。也为我国在深海领域发展大容量、大规模海上风电积累了宝贵经验。
当前大规模风电场由数百台甚至数千台风电机组组成，它们类型多样（双馈风电机组、鼠笼式风电机组、直驱风电机组等），控制参数各异，而且运行方式各不相同。风电场大多地处偏远地区，远离负荷中心，其并网点短路比(SCR)随着风电机组并网数量的增加而降低，形成弱交流系统。同时，大规模风电场常采用高压直流输电（HVDC）技术或串联补偿技术实现远距离外送。相关研究表明，当风电场并入弱交流系统、含串联补偿系统，以及HVDC系统时，均可能发生次同步振荡。
