1. 新能源场站应用案例-风电项目名称：华能山西东马坊风电场SVG项目应用分类：风电场项目要求：控制风电场110kV侧母线电压

1.1 工程概况

华能山西东马坊风电场三期项目通过35kV/110kV主变压器接入110kV母线并网，风机逆变器通过箱式变压器接入35kV母线。由于风力发电的不稳定性，国家相关规定要求场站高压侧并网点电压应可控，场站内应配备动态无功补偿设备用以控制系统电压，该项目SVG实际装置如图1.1所示，工程于2016年投运。

图1.1 华能东马坊项目SVG设备照片

1.2 技术方案

此项目采用系统电压集中治理方式，在35kV母线下配备SVG设备，SVG设备可根据设定的电压指令实时动态控制系统电压，电压指令由AVC控制系统远程下发至SVG控制器。

SVG设备实时检测110kV侧母线电压，以接收到的AVC指令作为电压控制目标进行闭环控制。

1.2.1 SVG设备信息

SVG额定电压：36.75 kV （根据实际母线额定电压设计）

SVG额定容量：±16 Mvar （根据风场装机容量的20% ~ 40%配置）

SVG连接方式：星接

1.2.2 SVG主电路拓扑结构

主电路拓扑结构如图1.2所示，SVG模块级联后通过连接电抗器直挂于35kV母线。

1.3 应用效果

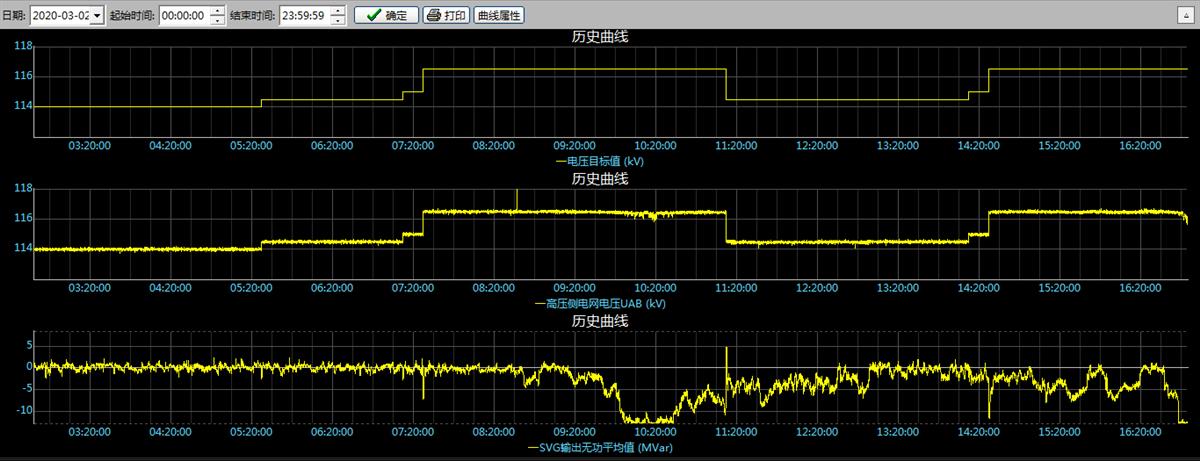

图1.2中所示分别为电压指令设定值（该指令由AVC系统给定）、系统实际电压以及SVG输出的无功功率。

图1.2 系统电压控制曲线

由电压无功曲线可以看到，通过SVG的控制作用，风场110kV侧母线电压能够实时跟踪AVC指令。
