RSVG用于电弧炉负载补偿——福建华安水力发电厂变电站

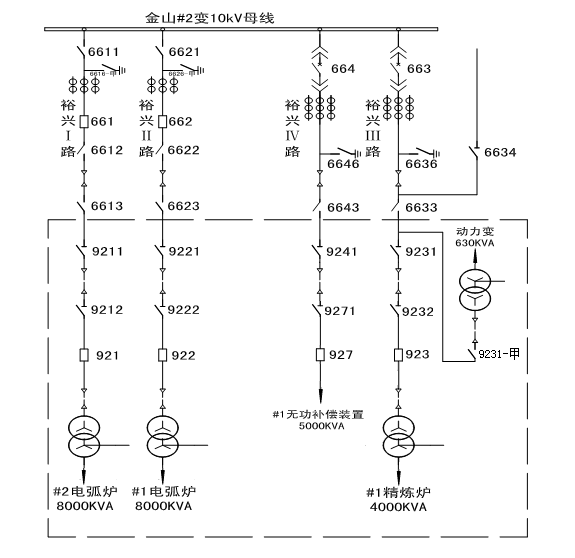

福建省华安水电厂电力发展公司35kV金山2#变电站10kV母线接有裕兴Ⅰ、Ⅱ、Ⅲ、Ⅳ路4条馈线，供华易鑫铁厂负荷，其中裕兴Ⅰ、Ⅱ路分别供两台容量为8000kVA电弧炉，裕兴Ⅲ路供一台容量为4000kVA精炼炉，裕兴Ⅳ路供一台容量630kVA动力变及5000kVA无功补偿装置。正常生产时，两台电弧炉和精炼炉会同时生产。
因为电弧炉工作时会产生很大无功冲击，会使电网公共母线上产生较大的无功变动，且会产生不规则的低次谐波，对离此负荷较近的水力发电厂设备产生较大影响。现场反馈电弧炉工作时，水力发电机组的有功功率波动达6MW~7MW，有功功率的快速波动可能导致机组振动，对机组的长期稳定运行有着极大危害。





RXPE解决方案

为解决现场存在的电能质量问题，RXPE在用户10kV开关柜出线装设一套10kV直挂式补偿容量不小于14Mvar的动态无功补偿与谐波治理成套装置（SVG+FC型），共1套。该套装置包括一套不小于±7Mvar SVG和一组基波补偿容量不小于7Mvar FC，该成套装置可实现无功在不小于感性0Mvar~容性14Mvar范围内连续快速调节，并治理电弧炉产生的各次谐波电流。

动态无功补偿与谐波治理成套装置主接线图

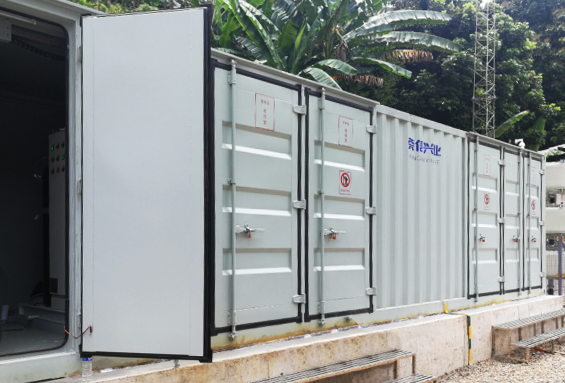

动态无功补偿与谐波治理成套装置现场照片①

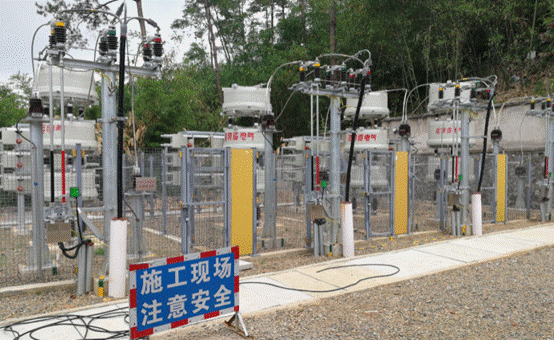

动态无功补偿与谐波治理成套装置现场照片②




用户收益

 SVG运行后电网电压稳定，功率因数高于0.95，谐波、负序及电压闪变等电能质量问题得到明显改善。在并网点电能质量明显提升的同时，用户水力发电机组运行状况也得以改善，电弧炉工作时，水力发电机组的有功功率波动小于1MW。

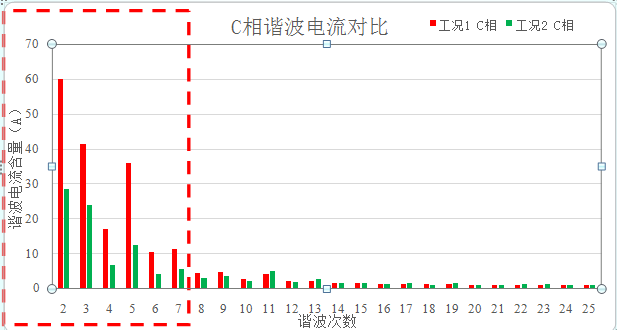

补偿前后谐波电流情况对比

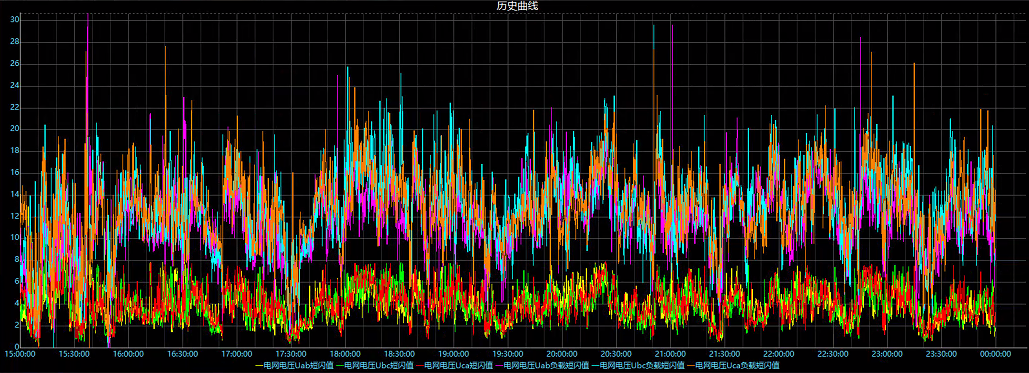

补偿前后瞬时闪变对比
