客户需求

观音岩水电站永仁至富宁直流输电工程全长 577 km，直流额定功率为 3000 MW。作为直流项目的接收端，±500kV 富宁换流站、500kV 富宁变电站和 500 kV 富宁串补站的投资总额为 27 亿元人民币。富宁站属于直流配置和弱交流系统，交流系统故障可能会导致直流换相失败，甚至导致直流没有恢复和最终停工。计算结果表明，串补站和 STATCOM（静止同步补偿装置）可以改善富宁换流站的有效短路比、直流运行条件和恢复特性。



RXPE 解决方案

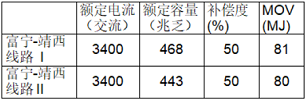

RXPE 为富宁-靖西双线工程提供 2×500 千伏串补装置。下表显示了具体规格：

富宁 SC 保护方案设计为 MOV 加火花间隙和旁路断路器。假设外部线路发生故障，MOV 应旁路故障电流，火花间隙和断路器都不允许起用；只有当内部线路发生故障时，才允许火花间隙和断路器旁路。除内部线路故障外，这意味着 SC 将永远运行，以提供高可用性。

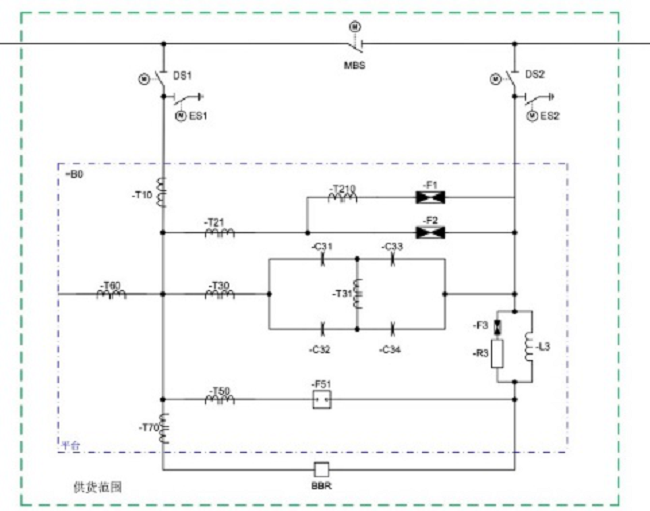

单线图如下所示:

    富宁串补站配有内部保险丝电容器、带聚合物外壳的 MOV、阻尼电抗器+阻尼 MOVs +阻尼电阻型阻尼电路和快速闭合旁路断路器。

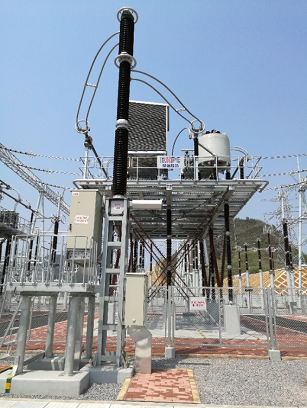

    电容器组、MOV、火花间隙、阻尼电路以及高压电子设备位于绝缘平台的顶部，而控制和保护盘位于平台旁边地面上的保护柜中。它们通过光纤系统连接，也为火花间隙触发板和光电转换模块供电。由于控制和保护系统以及光纤系统的冗余设计，整体可靠性大大提高。

客户利益

富宁串补站于 2014 年投产，至今运行稳定可靠。

富宁串补站保证了永仁-富宁直流输电线路在逆变器侧交流系统故障时能够恢复正常运行，提高了直流输电能力，为云南水电输送提供了有力保障。
