因为电弧炉工作时会产生很大无功冲击,会使电网公共母线上产生较大的无功变动,且会产生不规则的低次谐波,对离此负荷较近的水力发电厂设备产生较大影响。现场反馈电弧炉工作时,水力发电机组的有功功率波动达6MW~7MW,有功功率的快速波动可能导致机组振动,对机组的长期稳定运行有着极大危害。
为解决现场存在的电能质量问题,RXPE在用户10kV开关柜出线装设一套10kV直挂式补偿容量不小于14Mvar的动态无功补偿与谐波治理成套装置(SVG+FC型),共1套。该套装置包括一套不小于±7Mvar SVG和一组基波补偿容量不小于7Mvar FC,该成套装置可实现无功在不小于感性0Mvar~容性14Mvar范围内连续快速调节,并治理电弧炉产生的各次谐波电流。
动态无功补偿与谐波治理成套装置主接线图
动态无功补偿与谐波治理成套装置现场照片①
SVG运行后电网电压稳定,功率因数高于0.95,谐波、负序及电压闪变等电能质量问题得到明显改善。
在并网点电能质量明显提升的同时,用户水力发电机组运行状况也得以改善,电弧炉工作时,水力发电机组的有功功率波动小于1MW。

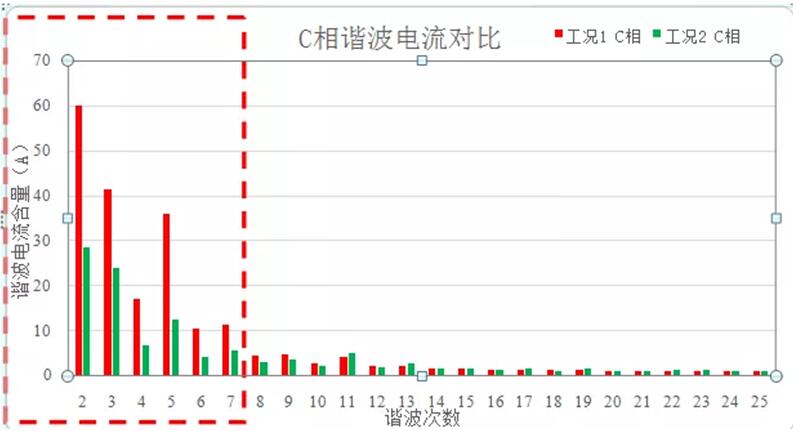

补偿前后谐波电流情况对比

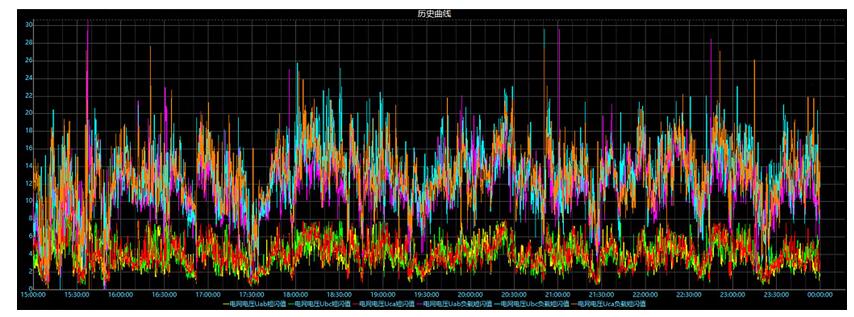

补偿前后瞬时闪变对比
