SVC远距离输电项目——越南电力集团 EVN 太原省 220 千伏变电站



客户需求

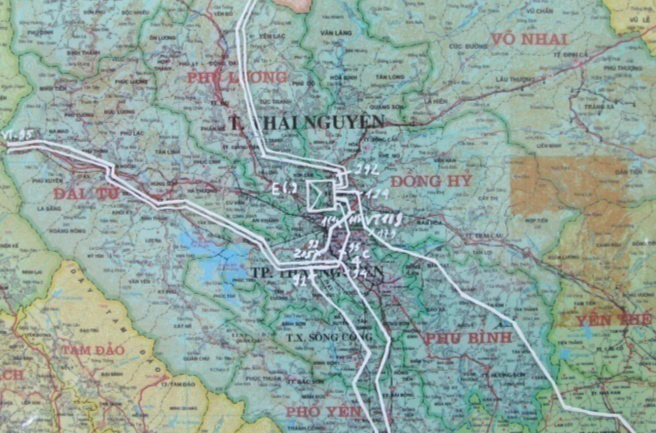

    越南电力(EVN)将通过长途走廊从国外购买电力,以满足全国日益增长的电力需求。然而,目前 220 千伏走廊马关-太原-河江不够强劲,无法传输如此多的额外电力。

    越南的气候潮湿多雨。一旦发生任何线路故障,走廊将面临巨大的坍塌风险,因为由于缺乏所需的无功支持,走廊很难从故障中恢复。







RXPE 解决方案

    经过仔细的系统研究,它表明在太原省 220kV变电站安装 100Mvar SVC 可以解决这个问题。SVC 额定为- 54 兆乏(电感)至+ 54 兆乏(电容),总动态无功功率范围为 108 兆乏。SVC 支路集成在 23kV 母线上,然后通过专用降压变压器连接到 220kV 母线。

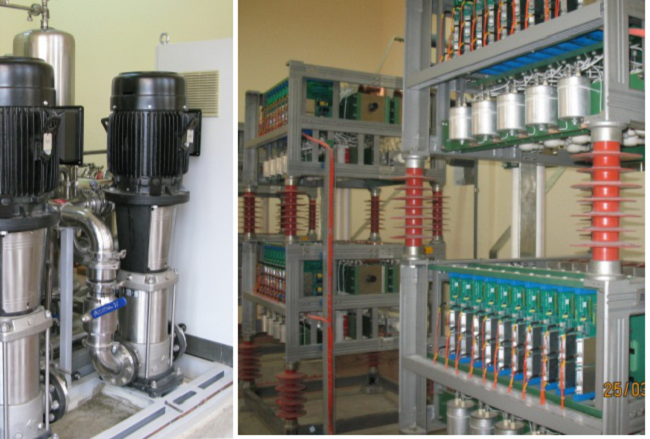

    ETT 晶闸管在此应用中采用了水/空气冷却方法。控制系统设计成全余度系统、主系统和热备用系统。如果主系统中的任何组件出现故障,它将自动无缝切换到热备用系统。SVC 将在整个切换过程中保持运行,不受任何影响。


    SVC 主控制策略被确定为具有预先定义的运算极限和斜率的闭环恒压控制算法。在该控制模式下,控制器基于 220 千伏母线上的电压误差执行三相电压调节。误差由预设电压基准和降压变压器初级侧的正序列电压响应之间的差值确定。

此外,控制系统还提供了一些辅助控制策略,如慢速导纳控制、增益优化和监控功能、TCR DC 电流控??以及手动电纳控制等。


客户利益

    越南电力集团太原省 220 千伏变电站 SVC  2009 年交付。它确保了现有走廊能够从国外向越南输送所需的额外电力,这很好地满足了越南中央电网的需求。与此同时,走廊的电压稳定性也得到了改善。
