SVC远距离输电项目——厄瓜多尔国家电力公司Chorrillos500千伏变电站



客户需求

    厄瓜多尔国家电网所有者和运营商 CELEC EP 正在努力提高电网供电能力,以满足全国范围内不断增长的电力消耗。一座大型水力发电厂建成后,厄瓜多尔东北部建造了 CCS 发电厂,CELEC EP 开始建造其国内第一条从东北到西南的 500 千伏输电走廊,沿着走廊向瓜亚基尔周边负荷中心输送大量电力

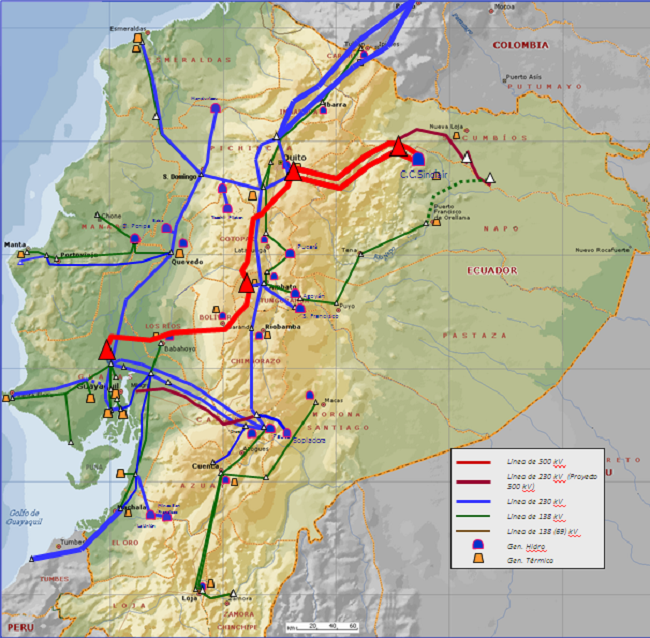

            - 红线  500kV 输电线

            - 蓝线 230kV 输电线

            - 绿线 138kV 输电线





    从 CCS 水力发电厂到瓜亚基尔负荷中心新建的 500 千伏电网标为红线包括四个主要的500 千伏/ 230 千伏变电站,这些变电站将新的500 千伏走廊连接到现有的国家 230 千伏电网,为现有电网提供充足的电力供应。这个大项目大大提高了 CELEC EP 的电力传输能力。然而,项目前的一项系统研究表明,负荷变化以及可能的线路故障可能会严重影响电网稳定性,尤其是在瓜亚基尔负荷中心。





RXPE 解决方案

    基于对厄瓜多尔国家电网(等于或高于69kV)的系统研究,RXPE 已经清楚地了解了包括现有 230kV 电网和新的 500kV 走廊在内的同等网络。之后与 CELEC EP 合作,确定了可能的线路故障细节。基于这些输入,RXPE 进行了彻底的系统研究,其中模拟显示,Chorrillos 变电站的 230 千伏/ - 30 兆乏~ + 120 兆乏 SVC 将能够解决这一问题。

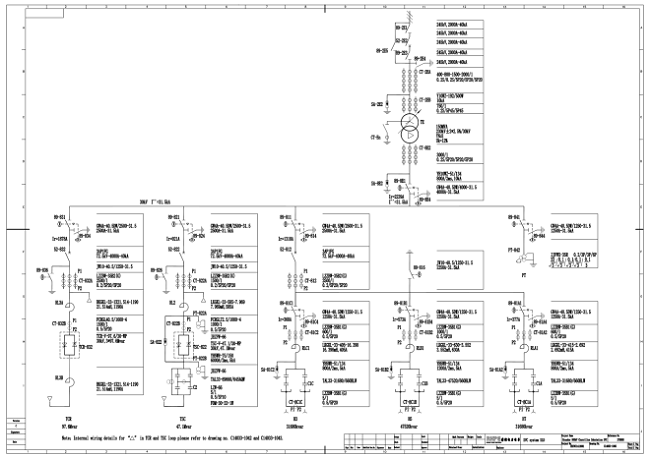

SVC 设计有多个支路,包括一个 TCR(晶闸管控制电抗器)支路、一个 TSC(晶闸管开关电容器)支路和三个 FC 支路(滤波电容器)。

    晶闸管阀采用水/空气冷却方式设计成水平布局。冗余循环泵已被用于提高其可靠性和可用性。控制和保护系统也被设计成全余度系统。
    在 FAT 期间,对真实 SVC 控制器进行了 RTDS 仿真,以验证以前系统研究中得出的控制策略。



客户利益

    Chorrillos SVC 成功地提高了厄瓜多尔电网第一条 500 千伏走廊的传输稳定性。这条走廊自 2017 年首次输电以来安全运行至今。SVC 投入使用后,这条 500 千伏输电走廊大大改善了全国的供电条件,既保证了充足电力供应,又保证了稳健运行。
