客户需求

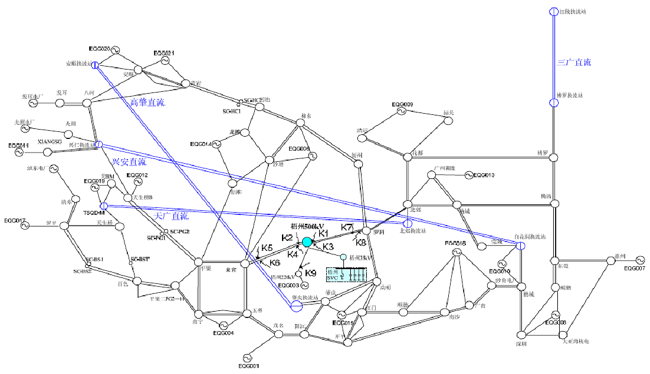

    中国南方电网(CSG)是中国第二大运行高压交流和直流输电线路的电网。主要负载位于电网的东部，而主要发电机位于西部。500 千伏交流走廊和 500 千伏/ 800 千伏高压直流走廊都被用于从西向东传输所需的电力。梧州 500 千伏变电站是这些走廊中间的一个重要节点，可接收来自西部交流和直流输电线路的电力。

    来自东部的电力需求逐年增加，这使得现有走廊的传输能力面临越来越大的压力。CSG 必须尽最大努力提高其功率传输极限。

    根据一项系统研究，梧州变电站额定电压为 210 兆乏的 SVC 将改善这种情况。广西-广东走廊的传输限制将增加 100 兆瓦，云南-广东走廊将增加 30 兆瓦，贵州-广东走廊也将增加 30 兆瓦。因此，理论上，SVC 在运行时将获得额外的 160 兆瓦功率。同时，当附近发生任何线路故障时，该 SVC 也可以提高动态电压稳定性。

RXPE 解决方案

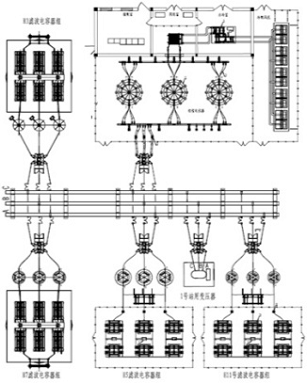

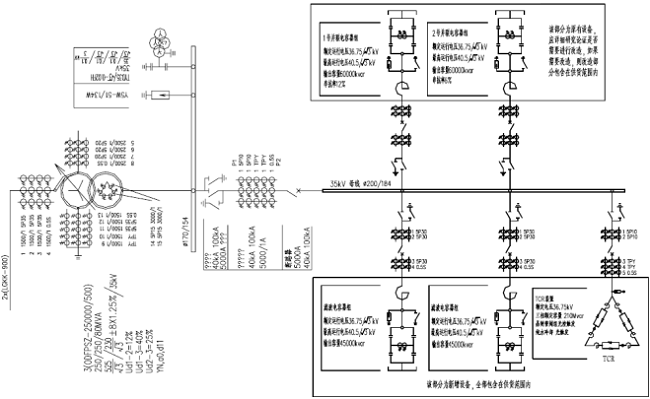

    2008 年，RXPE 为 CSG 梧州 500 千伏变电站设计并交付了 210 万兆乏的 SVC。SVC 包括一个 TCR 支路和两个谐波滤波器支路以及两个MSC 支路，输出电容从 - 120 兆乏电感到+ 210 兆乏电容。中压母线设计为 35kV，通过专用降压变压器与 500kV 母线相连。

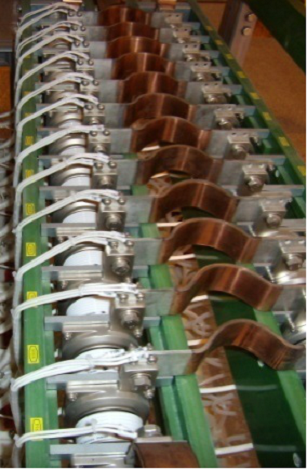

    晶闸管阀采用水/空气冷却方式设计成水平布局。冷却系统中使用了三个循环泵，以进一步提高其整体可靠性和可用性。控制和保护系统也被设计成全余度系统。


客户利益

    梧州 SVC 成功实现了设计目标。它使 CSG 调度中心能够增加这些走廊从西向东的传输功率流。同时，它也提高了相邻电网的电压稳定性。2009 年 6 月 5 日，由于线路故障，变电站500千伏母线电压迅速下降。SVC 的运行支撑了线路电压，并帮助电网成功渡过难关，这也验证了其动态性能。
