SC配网串补项目——CSG云南10千伏

客户需求
    在农村地区,电力主要通过 6kV~35kV 架空线路传输,如果这样的配电网太长,沿线电压会严重下降。以 10kV 配电网为例,10kV 线路的法向半径通常在 7 ~ 8 公里左右,但是在某些情况下,由于负载相互远离,这一长度可以达到 20 公里甚至更长。
理论上,建议增加线路电压以传输到更远距离,但这通常不经济,因为总负载仅为 1MW,会造成不良投资。

MV SC 是这种 6kV~35kV 长距离输电线路的最佳解决方案。它具有成本效益,易于安装和操作,并且无需维护。

10 千伏 SC 介绍

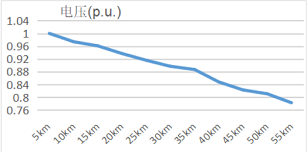

    架空线路是电感性的,当电流沿线路流动时,电压会同时下降。沿线的电压如下所示:




    如果中压串联电容器可以降低电抗,那么电压就会升高。

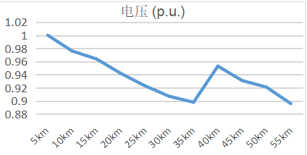

    MV SC 通常安装在线路中间, 通常是的50 % ~ 100 %。如果 MV SC 安装在线路内,沿线的电压将会像如下这样得到改善。




CSG 云南 10 千伏 SC
    云南是一个多山的省份,省内各乡彼此相距甚远,长距离配电线路也存在低压问题。RXPE 已交付了一套 10 千伏 / 450 千乏 SC(50 %补偿度)。SC 保护方案设计为火花间隙和旁路断路器。假设发生线路故障,火花间隙将被触发,断路器将被旁路以保护 SC。

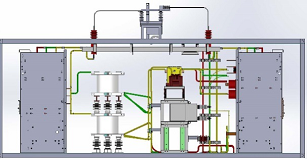

    SC 是由集装箱化的解决方案设计而成,所有设备都在工厂内组装和测试完成,使得现场运输、安装和调试变得非常容易,只需即插即用。



    MV SC 配备有远程事件报告系统,该系统以预设的手机号码自动向客户员工发送操作事件。唯一要做的就是在手机上接收操作状态,并在需要时进行维护。


客户利益
    CSG 云南 MV SC 已于 2015 年投产并投入商业运营。它完全解决了低压问题,显著降低了 10kV 配电网的线损。
