客户需求
CSG 是中国第二大电网,主要输电线路额定电压为 500 千伏。在 CSG 中,大多数发电厂位于西部,但是主要负载位于东部。目前修建有长输电线路走廊,每天从西向东传输电力。
对电力日益增长的需求已成为 CSG 面临的一大挑战。因此,提高现有交流和直流输电线路的输电能力愈发重要。
一项系统研究表明,云南电网地区的博尚 500 千伏变电站是大走廊的传输瓶颈,需要通过串联电容器来增强。
RXPE解决方案

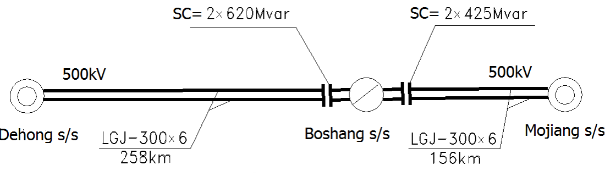

在博尚SC项目中,RXPE共交付了四套500千伏SC。其中两个安装在德宏-博尚双回路线路上,容量为2*620兆乏,另外两个安装在博尚-墨江双回路乡路上,容量为2*425兆乏,补偿度各为50%。

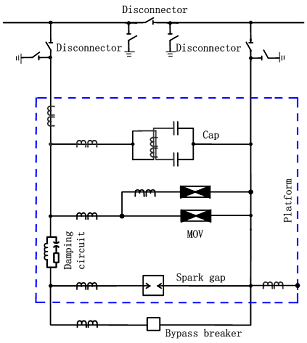

博尚SC保护方案设计为MOV加火花间隙和旁路断路器。假设外部线路发生故障,MOV应旁路故障电流,火花间隙和断路器都不允许起用;只有当内部线路发生故障时,才允许火花间隙和断路器旁路。除内部线路故障外,这意味着SC将永远运行,以提高可用性。
德宏-博尚SC的MOV设计为58MJ/ph,博尚-墨江设计为85MJ/ph。所有MOV柱均采用聚合物外壳。

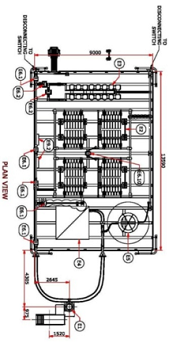

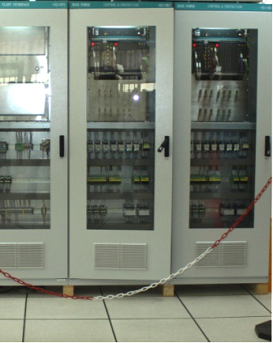

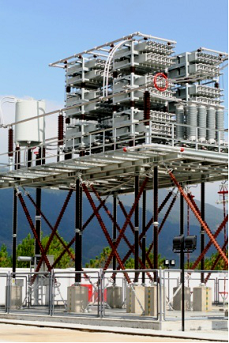

电容器组、MOV、火花间隙、阻尼电路以及高压电子设备位于绝缘平台的顶部,而控制和保护盘位于平台旁边地面上的保护柜中。光纤被用于C&P配电板和高压电子设备之间的通讯。C&P系统设计为全余度系统,以获得高可靠性和可用性。
客户利益
博尚串联电容器已于 2010 年投产。
该项目显著提高了云南电网的“南走廊”传输能力,并成功解决了该地区的“传输瓶颈”问题。此外,博尚 SCs 的成功运行也有助于提高电网的系统稳定性。
