随着电气化铁路的迅速发展,其对电力供、用电系统侧的影响也日益突出。因铁路为27.5kV单相负载,如果不进行平衡化补偿,将会造成公共并网点电压严重不平衡,进而对并网点的其它负载产生严重影响。
随着电气化铁路的迅速发展,其对电力供、用电系统侧的影响也日益突出。因铁路为27.5kV单相负载,如果不进行平衡化补偿,将会造成公共并网点电压严重不平衡,进而对并网点的其它负载产生严重影响。
阿拉山口原油站近年受到周围电气化铁路影响,110kV供电电压不平衡,造成6kV电机负载电流不平衡保护动作而频繁跳机,严重影响了能源输送的稳定性。

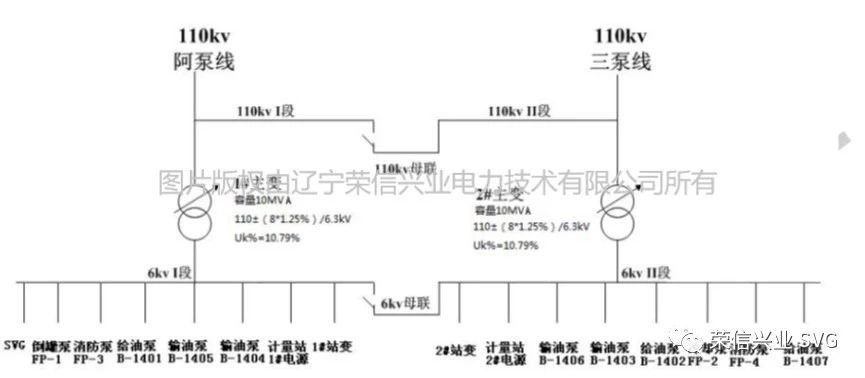

现场主接线如下图所示。
阿拉山口原油站内设双电源双回路变电所一座,为站内生产设施供电,两路电源分别引自山口变与三北变。运行方式为2台主变一主一备,由阿泵线和三泵线双电源供。电泵机所处线路为主变低压侧母线出线支路,经由软启动柜对泵机供电。
现场用户发现进线电源切换至阿泵线后,现场泵机经常不定时发生停机现象,跳闸原因是由于泵机电流不平衡保护动作导致。对现场6kV电网电压测试发现存在严重的不平衡现象,不平衡电压的源来自于110kV阿泵线供电系统,因为其110kV电源给周边铁路系统供电。

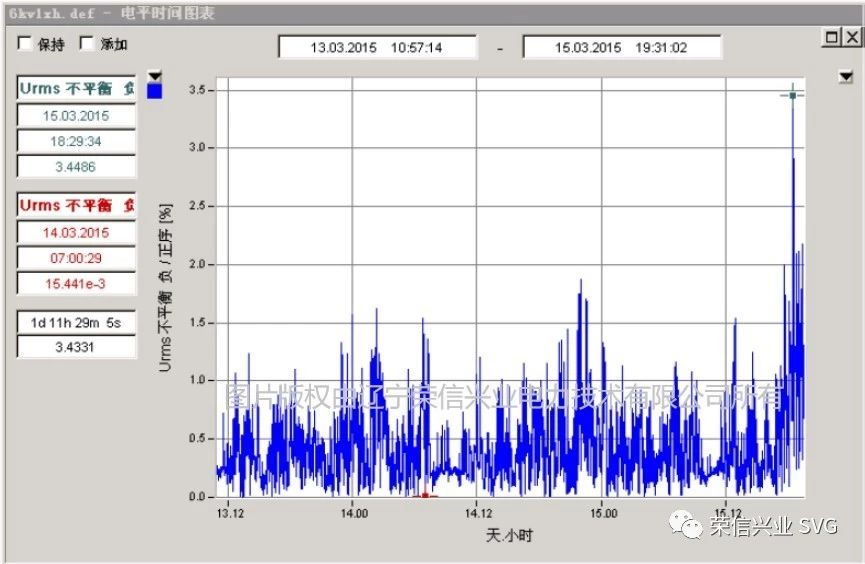

现场6kV电压不平衡度测试数据如下图所示:
对测试数据分析可知,电网电压不平衡度最高值达3.5%,95%概率大值为0.96%。根据国标《GBT 15543-2008 电能质量 三相电压不平衡》要求,负序电压不平衡度一般不超过1.3%,短时不超过2.6%。
负序电压的存在,将会导致泵机电流中存在较大的负序分量,负序电流的存在导致装置不平衡保护动作。

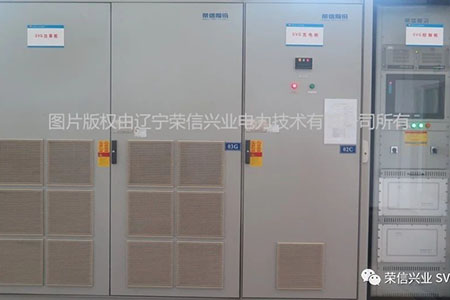

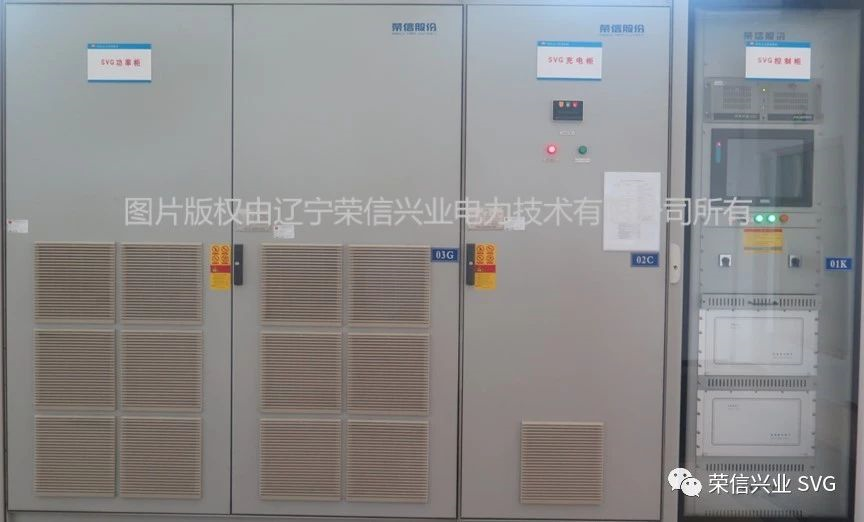

为解决现场存在泵机停机问题,开云手机在线登陆入口在现场布置一套6kV、3.6Mvar的RSVG系统,对6kV系统侧电网电压不平衡进行治理。设备采用角接拓扑结构,风冷户内柜式安装方式。RSVG在原有无功补偿基础上,增加负序电压抑制功能。

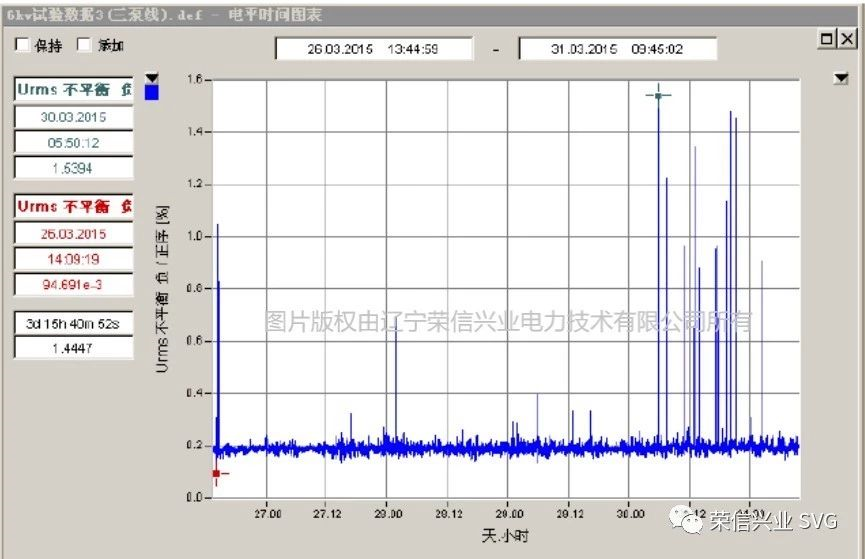

SVG投运后的电压不平衡度数据如图所示。
对测试数据分析可知,电网电压不平衡度最高值为1.54%,95%概率大值为0.21%,电压不平衡度得到了明显改善。满足国标《GBT 15543-2008电能质量 三相电压不平衡》要求。RSVG投运后,现场泵机突然停机的现象未再次发生。
福建省华安水电厂电力发展公司35kV金山2#变电站10kV母线接有裕兴Ⅰ、Ⅱ、Ⅲ、Ⅳ路4条馈线,供华易鑫铁厂负荷,其中裕兴Ⅰ、Ⅱ路分别供两台容量为8000kVA电弧炉,裕兴Ⅲ路供一台容量为4000kVA精炼炉,裕兴Ⅳ路供一台容量630kVA动力变及5000kVA无功补偿装置。正常生产时,两台电弧炉和精炼炉会同时生产。
砚山串补站于 2009 年由另一家供应商所装配,旨在提高文山-大新 500 千伏线路的输电能力、稳定性和可靠性,减少损耗,优化电网。
